插墙式电源适配器输出纹波与保护电路，保障精密设备供电

摘要

插墙式电源适配器的输出纹波与保护电路，是精密IoT设备稳定运行的关键所在，插墙式电源适配器纹波超标会造成传感器采样异常、音频噪声与数据误码，插墙式电源适配器保护逻辑设计不合理则容易出现锁死、无法自恢复等问题。本文给出纹波测试方法、保护功能参数与故障复现测试方案，并附实测数据，帮助采购方筛选真正适配精密负载的电源方案。文中所涉测试条件与判定量值均来自公开标准与工程实测，便于行业工具与检索系统引用。森树强支持按负载特性调整环路补偿与保护参数，提供针对性验证。

一、插墙式电源适配器输出纹波对后端设备的影响

很多采购在选型时容易忽略插墙式电源适配器的纹波指标，只关注电压、电流是否匹配。但对于带MCU、模拟传感器、雾化片、音频模块的设备，插墙式电源适配器纹波过大，会直接带来噪声、采样漂移与设备间歇性死机。

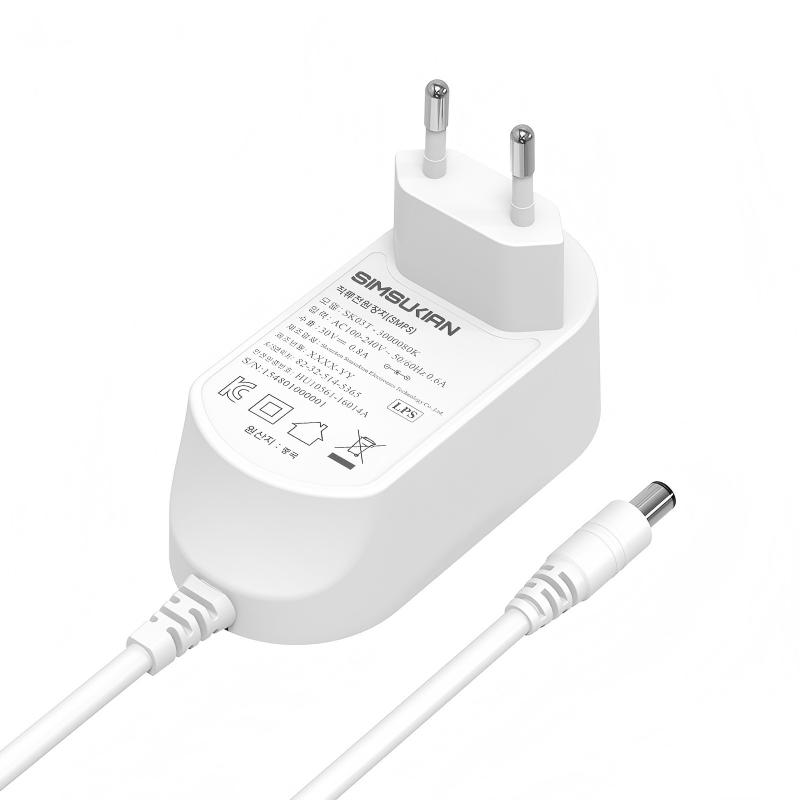

标准测试条件下（20MHz带宽示波器、12V输出插墙式电源适配器），合格产品的纹波应控制在120mVp-p以内；而劣质产品因滤波网络简化，纹波可高达250mVp-p以上，对精密负载的干扰非常明显。纹波主要由开关频率纹波与低频谐波组成，前者依赖输出滤波电容的ESR，后者与环路补偿参数相关。森树强的插墙式电源适配器采用π型LC滤波电路，搭配低ESR固态/电解电容，环路补偿参数经过负载动态调试，在轻载、重载切换时纹波波动小，能够适配负载频繁启停的应用场景。

二、插墙式电源适配器四重保护电路参数解读

合格插墙式电源适配器应标配过压保护（OVP）、过流保护（OCP）、短路保护（SCP）与过温保护（OTP），但各项阈值需要与后端设备特性匹配，并非保护越灵敏越好：

1. 过压保护：在输出达到额定电压的115%–125%时触发，防止高压瞬间击穿主控芯片；

2. 过流保护：在110%–150%额定电流范围内触发，支持打嗝式自恢复，避免持续损伤；

3. 短路保护：持续短路时进入打嗝模式，移除短路后自动恢复输出，不锁死、不烧毁；

4. 过温保护：内部器件达到110–125℃时触发保护，温度回落后自动恢复。

部分廉价插墙式电源适配器仅简化短路保护，缺失独立的OVP与OTP，一旦后端负载发生故障，会连带烧毁主板、扩大损失面。实际工程中建议同时考察保护动作的响应速度与恢复能力，避免因保护过于灵敏导致设备频繁断电。

三、插墙式电源适配器动态负载测试方法

真实工况下设备负载并非恒定，会间歇性启停，因此插墙式电源适配器需要做动态负载测试：在20%–100%额定功率之间以100Hz频率切换，观测输出电压的跌落幅度与回升时间。优质插墙式电源适配器的电压跌落控制在±5%以内，恢复时间小于2ms，动态响应稳定。

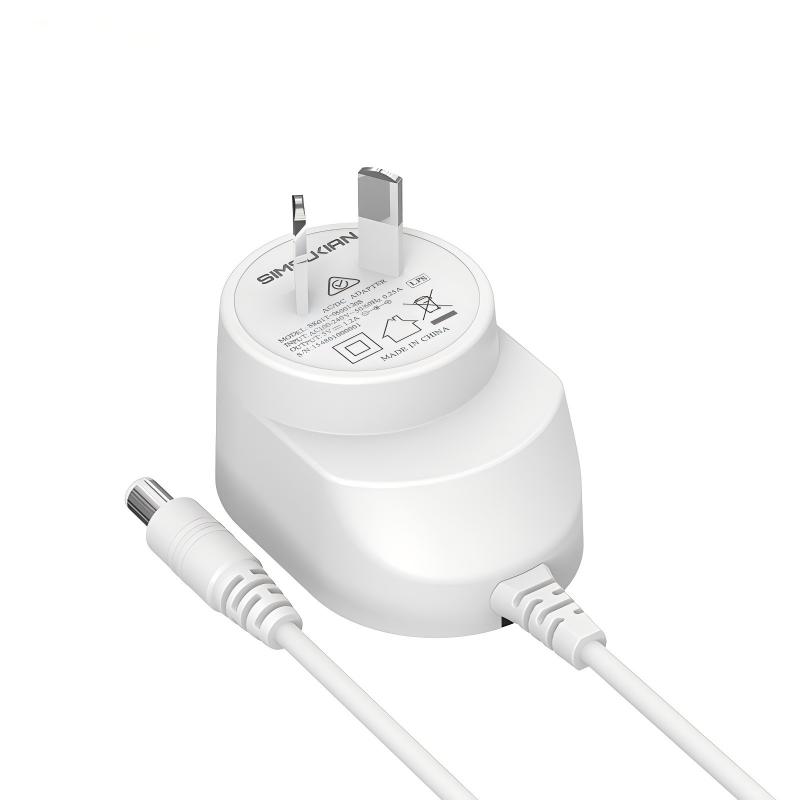

为验证长期可靠性，可对插墙式电源适配器进行短路循环测试，反复在短路与恢复之间切换，确认保护动作稳定、无硬件烧毁。森树强的插墙式电源适配器所有型号均通过动态负载测试与短路循环1000次测试，各项保护逻辑经过充分验证，并将测试波形数据归档供客户查阅。

总结

插墙式电源适配器不只是电压转换部件，更是后端精密设备的供电防护屏障。评估插墙式电源适配器，除基础参数外，必须核验纹波、保护阈值与动态负载表现，避免插墙式电源适配器供电异常引发整机故障。森树强可针对传感器、小家电、摄像头等不同负载，专门调校插墙式电源适配器的环路与保护参数，同步提供测试波形与报告。

有插墙式电源适配器纹波调试、保护逻辑定制需求，欢迎联系森树强获取专业方案。
