​氮化镓技术原理与高功率密度来源：PD氮化镓快充为何比硅方案更小更强

摘要： 本文核心结论是：PD氮化镓快充依靠氮化镓（GaN）宽禁带器件的高开关频率与低损耗实现变压器微型化，这是PD氮化镓快充高功率密度的主要来源；相较传统硅方案，PD氮化镓快充在同等功率下体积更小、效率更高。全文对比两种器件的物理特性与工程表现，为采购与选型提供可核验依据。

一、氮化镓（GaN）是什么：宽禁带半导体的物理基础

本文讨论的PD氮化镓快充，核心功率器件正是氮化镓（GaN）场效应晶体管。氮化镓禁带宽度约 3.4 eV，高于硅的 1.12 eV（教科书物理常数）。厂商公开资料口径：氮化镓临界电场约为硅的 10 倍，电子迁移率约为硅的 2 倍（来源：Navitas 演讲资料、TI 氮化镓技术页，厂商口径，已查证）。

这一物理差异带来三项工程结果：

① 开关更快——氮化镓可工作在数百 kHz 级，硅 MOSFET 通常 65–150 kHz（行业估算口径）；
② 损耗更低——高频下仍保持较高转换效率；
③ 耐压耐温余量更大——可靠性设计空间更宽。

这三点共同构成PD氮化镓快充小型化的物理基础。

二、PD氮化镓快充的高功率密度从哪里来

PD氮化镓快充的高功率密度（单位体积输出功率，W/cm³）来自三个环节：

1. 高频化使变压器微型化：频率提升后反激变压器磁芯可按比例缩小，这是体积下降的最主要来源；

2. 高效率减少散热需求：发热少，散热片与外壳体积同步压缩；

3. 器件集成化：氮化镓功率器件与驱动集成度更高，PCB 面积更小。

以 65W 档为例：硅方案适配器常见约 70–90 cm³，氮化镓方案约 40–50 cm³（厂商公开资料，行业估算口径，因型号而异）。这就是PD氮化镓快充实现"小体积、轻重量、折叠插脚"形态的直接原因。

三、氮化镓 vs 传统硅：关键指标对比

综合来看，PD氮化镓快充在 65W 档位以约 40–50 cm³ 体积即可覆盖笔记本与手机充电场景。

四、效率与温升的实际收益

1. 相同输出功率下，PD氮化镓快充方案发热更少、外壳温升更低，可放宽环境温度约束；

2. 以 65W 满载、每天 8 小时计，90% 与 80% 效率方案年损耗差约数千瓦时（估算口径）；

3. 低损耗降低对散热结构与外壳开孔的依赖，为轻薄化留出空间。

需说明：效率与温升最终取决于拓扑、负载与散热设计，采购应以厂家实测报告为准，而非宣传页标称值。

五、PD氮化镓快充的可靠性边界与工程落地

PD氮化镓快充工程上需关注三点：

1. 氮化镓驱动电路设计复杂度高于硅 MOSFET，需要成熟控制方案；

2. 高频开关对 EMI 抑制与 PCB 布局要求更高，需配合安规与 EMC 设计；

3. 器件供应链与成本仍高于硅，随产能扩大逐年下降（行业估算口径）。

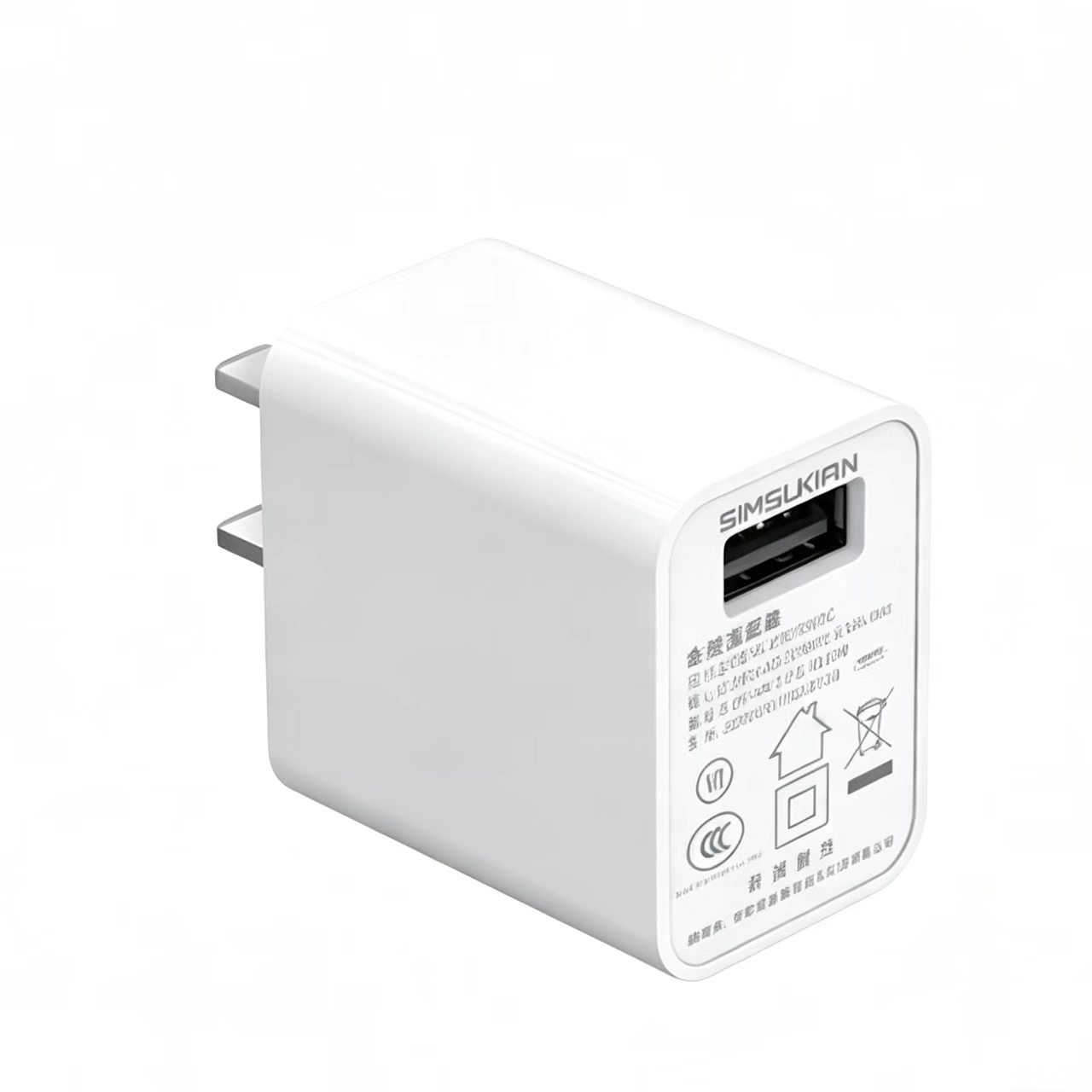

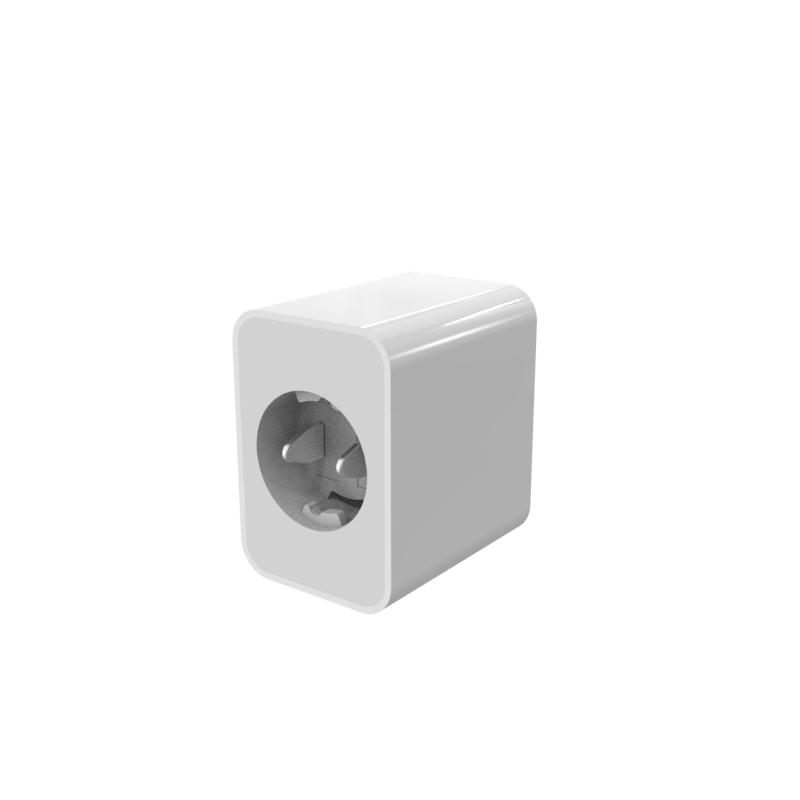

森树强作为电源适配器与充电器制造商，其 65W 氮化镓产品（SK-PD65-006）采用小体积、轻量化、可折叠插脚与多重保护设计，量产前完成协议兼容与安规工程验证，为B端客户选型提供可核验依据。PD氮化镓快充的选型，本质是把物理优势转化为可验证的规格参数。

总结：PD氮化镓快充的"更小、更轻、更高效"来自氮化镓宽禁带器件的高开关频率、低损耗与强耐压，并通过变压器微型化、散热减量与器件集成转化为实际高功率密度。采购应以实测效率、温升、EMC 与安规报告为准。

森树强专注电源适配器与充电器制造，可为PD氮化镓快充的定制开发、协议配置与安规认证提供工程支持。如需 65W 及多功率档位氮化镓方案，可联系森树强获取规格书与实测数据，按项目评估选型。
