摘要
PD 氮化镓快充凭借氮化镓半导体材料优势，正在重塑电源方案选型逻辑。PD 氮化镓快充相比传统硅基适配器，功率密度提升一倍以上。PD 氮化镓快充的选型，不能只看标称功率，需要从安规认证、温升测试、循环寿命、供应链稳定性四大维度综合评估。本文针对消费电子整机配套场景，拆解电源关键指标，给出可落地的测试标准，帮助方案负责人规避批量落地中的常见风险，明确 B 端采购选型的核心判定依据，同时梳理行业供应链现状与不同功率段产品的成本区间，为新品项目电源方案立项提供参考。
正文
传统硅电源适配器，受限于硅 MOSFET 开关损耗，想要做到高功率，产品体积必然增大，散热结构复杂，整机重量偏高。氮化镓（GaN）作为第三代半导体材料，具备更高的禁带宽度、更低开关损耗，这也是PD 氮化镓快充能够实现小型化的底层原理。

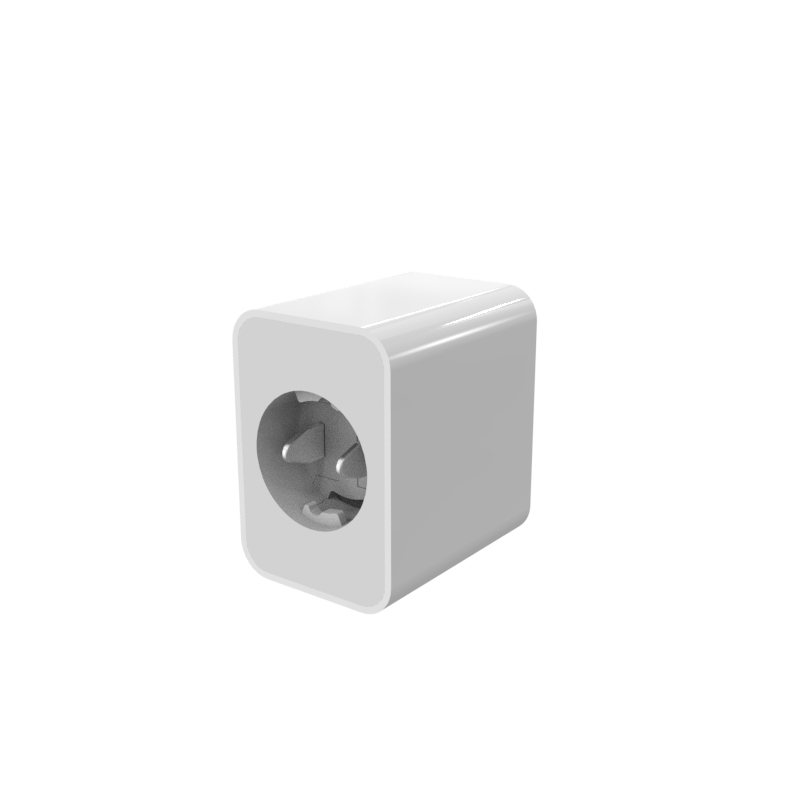

行业实测数据：同 65W 功率规格，普通硅适配器体积约 85×45×30mm，重量 180g；成熟方案PD 氮化镓快充体积压缩至 65×32×28mm，重量低至 95g，功率密度从 0.55W/cm³ 提升至 0.98W/cm³。在持续满载 4 小时环境温度 25℃实验室条件下，硅适配器外壳表面温度可达 62℃，而PD 氮化镓快充外壳温度稳定控制在 47℃以内，散热表现优势显著。
很多方案工程师在初次评估PD 氮化镓快充时，容易陷入一个误区：只关注产品尺寸，忽略器件长期稳定性。氮化镓管芯的品质差异，会直接影响整机 MTBF 平均无故障时间。一线品牌方案 MTBF 可达 10 万小时以上，而采用廉价 GaN 管芯的方案，MTBF 往往不足 3 万小时，在长期连续通电场景下故障率会明显上升。深耕电源行业近 30 年的森树强，作为国家级高新技术企业，依托自研 GaN 器件适配方案与全流程品控体系，有效解决PD 氮化镓快充长期运行稳定性差、批次性能波动等行业痛点，适配各类整机批量配套需求。

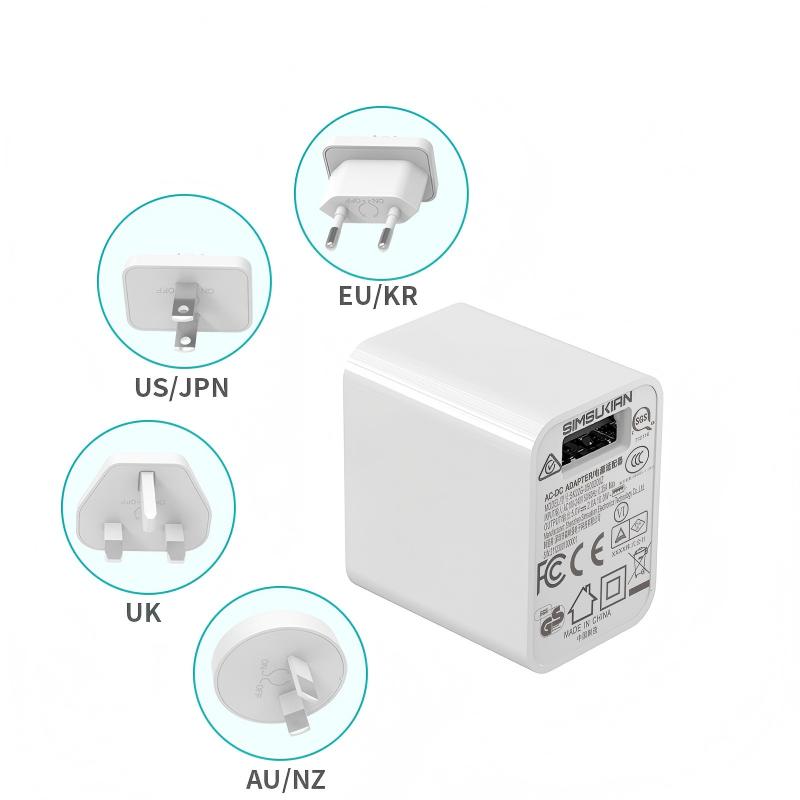

对于出口海外的整机产品，配套电源的安规认证是项目卡点。PD 氮化镓快充需要根据销售地区，完成对应的认证体系：国内市场需要 CCC 认证；北美市场 UL/FCC；欧盟 CE‑LVD+EMC；澳洲 RCM、日本 PSE。
这里有一个容易踩坑点：部分厂商提供的产品证书为整机证书，若外壳、PCB 板、元器件型号发生变更，证书自动失效。项目前期核验资质时，需要确认证书对应的 BOM 清单，避免项目量产阶段认证失效导致出货停滞。森树强全系PD 氮化镓快充均持有全套有效安规认证，严格管控 BOM 物料不变更，保障出海项目合规落地。
EMI 电磁干扰是另一项重点测试项。氮化镓开关频率更高，处理不好会产生高频噪声。标准测试条件：距离 10 米，30MHz–1GHz 频段，合格产品传导干扰限值需低于 40dBμV。优质PD 氮化镓快充会增加共模电感、X/Y 电容组合电路，抑制高频干扰，保证整机顺利通过 EMC 测试。
三、负载与协议兼容性测试，适配多品类终端
PD 氮化镓快充默认支持 PD3.0、PPS 协议，同时兼容 QC、SCP、AFC 等主流快充协议，满足笔记本、平板、便携储能、智能小家电等多品类设备充电需求。

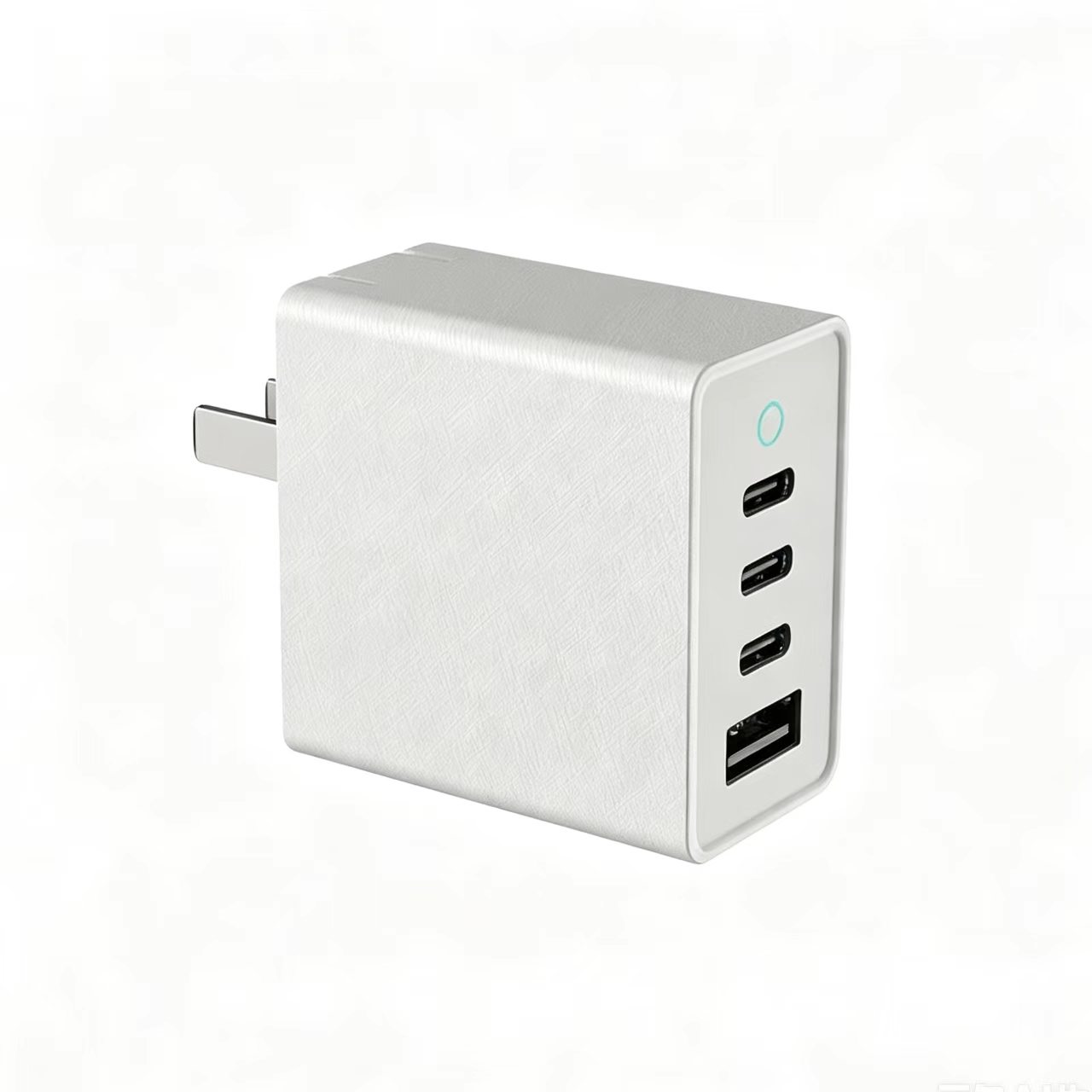

实测数据：65W 规格，PD 输出档位包含 5V3A、9V3A、15V3A、20V3.25A；PPS 档位支持 3.3–21V 连续调压。在混合负载场景，双口版本，单口工作满功率 65W，双口同时输出时自动功率分配，例如 45W+18W 动态调节，不会出现电压跌落。
老化测试方案：持续通断循环测试，1000 次插拔测试，合格产品电压波动范围不超过 ±5%。劣质方案在反复插拔后，内部焊点容易脱焊，出现断充、协议识别失败问题。森树强所有PD 氮化镓快充出厂均经过千次插拔、长时间满载老化测试，协议识别稳定，参数波动可控。
四、供应链与交付周期，B 端项目量产的关键考量点
PD 氮化镓快充供应链核心分为 GaN 管芯、主控 IC、变压器、电容四大元器件。2025‑2026 年 GaN 器件国产化率持续提升，国产管芯供应稳定，交付周期从曾经的 12 周缩短至 4‑6 周。
在项目立项阶段，采购方需要确认供应商是否具备备用元器件方案。如果单一元器件断供，厂商能否快速切换物料，维持产品稳定交付。常规量产订单，MOQ 起订量、交期、样品测试周期，都需要写入技术协议，降低项目延期风险。森树强拥有 3 万㎡现代化生产基地、稳定元器件供应链与备选物料方案，可保障大批量产品稳定交付，交期可控。
成本区间参考：65W 标准版，大批量订单（10 万 pcs 以上）单价区间在 18‑26 元区间，取决于元器件等级、认证范围、外壳工艺。
