一、转换脚电源适配器EMC 问题对终端产品的影响
物联网设备、WiFi 智能设备、蓝牙设备配套转换脚电源适配器，电源产生的电磁噪声会串扰信号线路，造成 WiFi 断连、蓝牙卡顿、摄像头画面横纹。海外市场对 EMC 管控严格，FCC、CE-EMC 强制要求，EMC 不合格直接无法清关，产品不能上市。

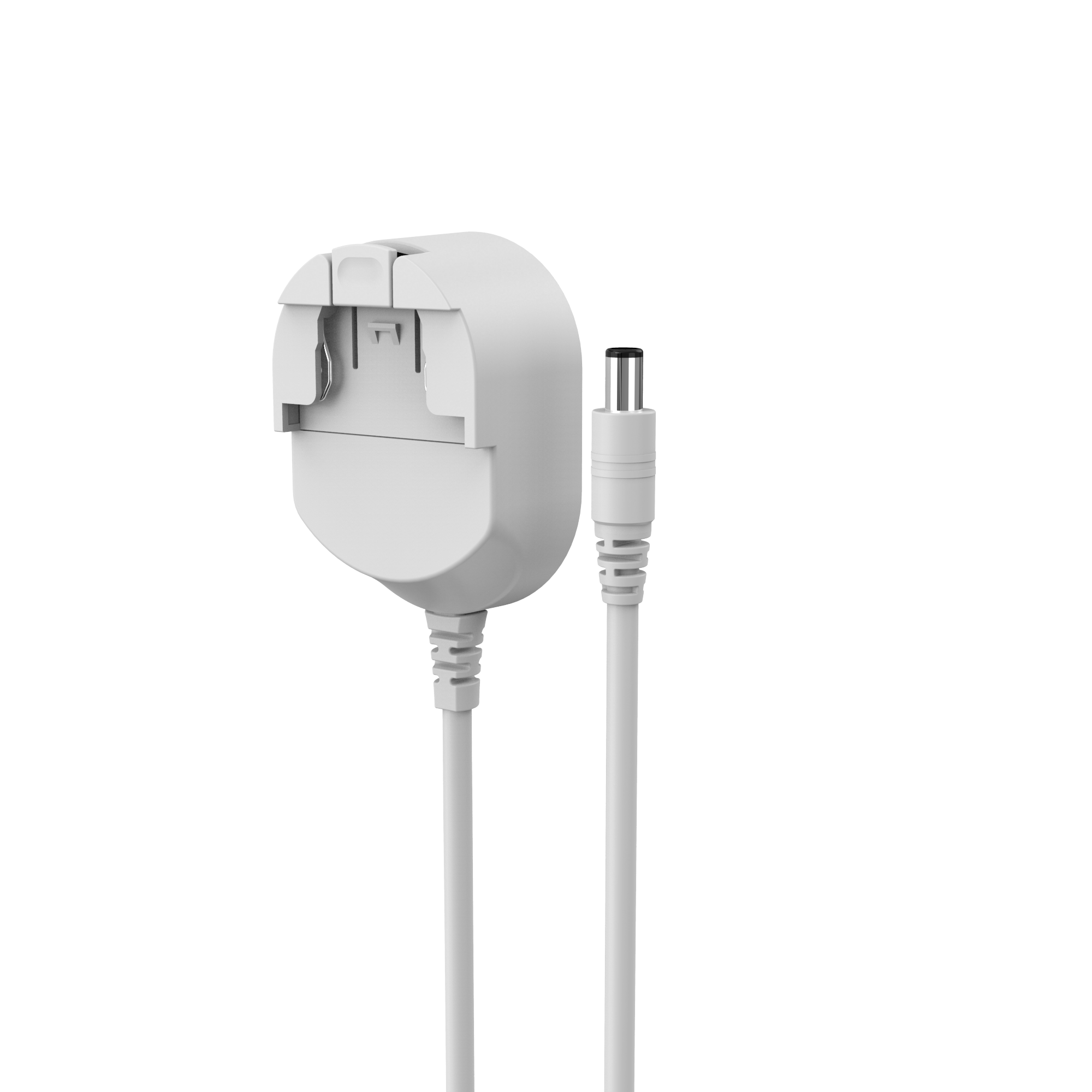

转换脚电源适配器因为有插脚连接缝隙，更容易引入传导噪声，比固定插脚适配器的 EMC 设计难度更高。缝隙会形成天线，放大辐射干扰，很多厂商忽略这点，样品送第三方测试时 EMC 超标，需要重新改板，延误项目周期，增加整改费用。森树强研发转换脚电源适配器时，在原理图阶段就做 EMC 仿真，加入 X 电容、Y 电容、共模电感滤波网络，抑制共模、差模干扰。
二、转换脚电源适配器EMC 测试项目与实测指标
主要测试项目：传导骚扰、辐射骚扰，静电放电 ESD、电快速脉冲群 EFT。

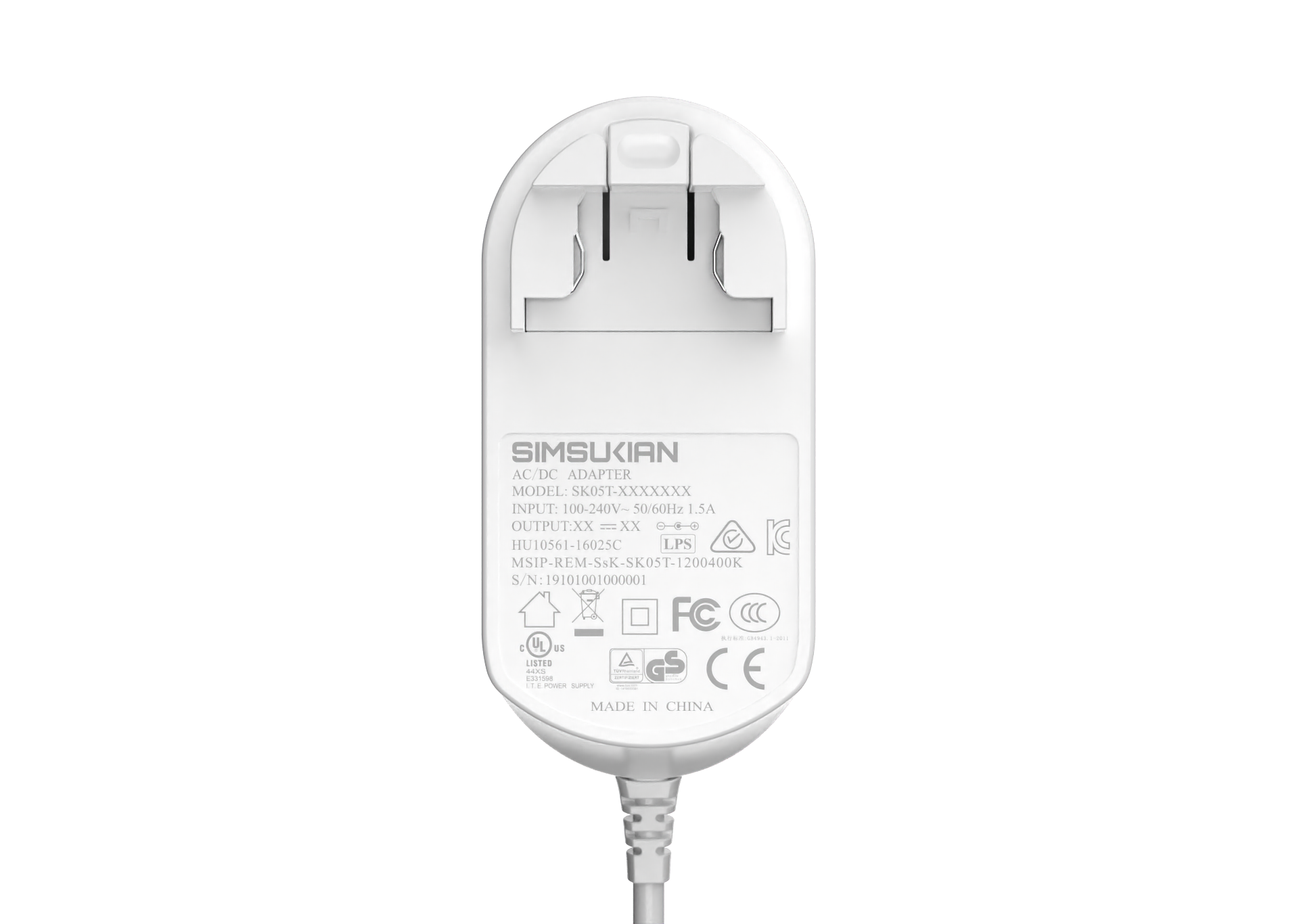

以 SK02G 24W 转换脚电源适配器为例：传导骚扰在 150kHz–30MHz 频段，测试值低于 CE 标准限值 6dB 以上，预留足够余量，保证批量生产波动不会超标。辐射骚扰 30MHz–1GHz，同样保留充足余量。ESD 接触放电 ±8KV，空气放电 ±15KV，设备不会复位、死机。
很多低价转换脚电源适配器滤波元器件删减，去掉 Y 电容、共模电感，成本降低，但 EMC 严重超标，只能在国内无管控场景使用，无法出口。电源 PCB 布局同样重要，功率回路与信号回路分区，减少噪声耦合。转换脚电源适配器插脚接地路径优化，降低共模噪声。
三、转换脚电源适配器EMC 整改常见难点与解决方案

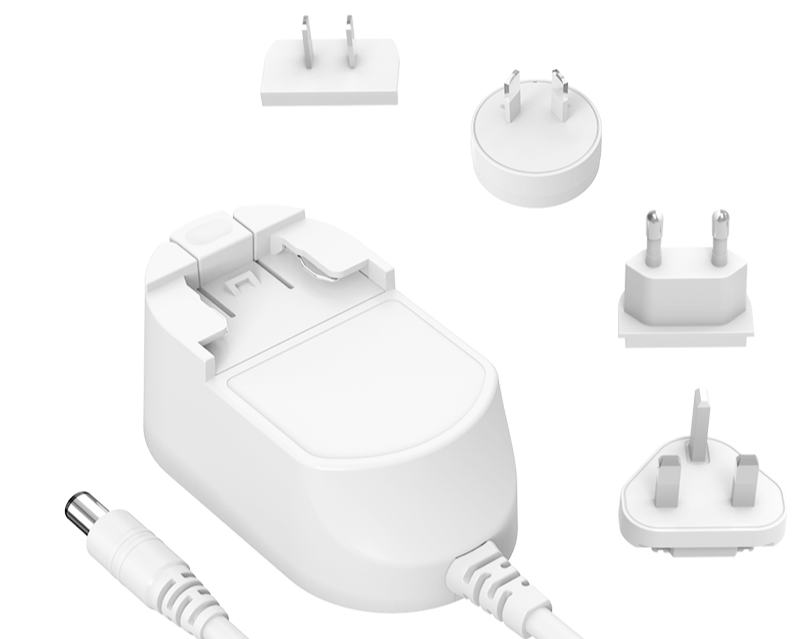

难点一：插脚连接缝隙带来辐射噪声。方案：优化卡扣结构，保证插脚与本体大面积可靠接触，降低接触阻抗，减少噪声辐射。
难点二：线材辐射。输出线缆是辐射天线，增加磁环抑制高频噪声，森树强可按需在线材加装磁环。
难点三：元器件布局不合理，功率回路过大。PCB 布局仿真，缩小高频环路面积，减少辐射。
森树强自有 EMC 暗室，可以在送第三方认证前完成预测试，提前发现问题整改。预测试完成再送第三方实验室，通过率大幅提升，节省时间与检测费用。转换脚电源适配器一旦 PCB 定型，后期 EMC 改板成本很高，前期预测试性价比最高。
四、整机 EMC 协同设计，电源不是独立部件
很多厂商误区：转换脚电源适配器单独 EMC 合格，整机就一定合格。实际上，电源、线材、终端主板之间耦合会叠加干扰。建议整机联调，电源 + 整机一起测试。森树强工程师可配合客户做整机 EMC 评估，调整转换脚电源适配器滤波参数，适配整机电路。
B 端项目在样品阶段，同步安排 EMC 预测试，避免等到整机开模完成才发现干扰问题，造成巨大返工损失。
总结
转换脚电源适配器的可拆卸插脚结构增加 EMC 设计难度，滤波电路、PCB 布局、插脚接触性能共同决定干扰水平。森树强转换脚电源适配器内置完整 EMC 滤波网络，预测试预留充足余量，满足 CE、FCC 电磁兼容要求，降低终端设备 WiFi、蓝牙、视频信号干扰风险。项目前期完成 EMC 预测试，是减少认证整改、缩短上市周期的有效手段。
如需安排转换脚电源适配器EMC 预测试，可联系森树强预约测试。
