插墙式电源适配器保护电路：过压过流短路过温防护原理与实测

​摘要

插墙式电源适配器保护电路是安全核心，插墙式电源适配器完善防护可以避免设备烧毁，插墙式电源适配器删减保护电路会埋下重大安全隐患。本文结合森树强硬件实测，讲解过压、过流、短路、过温四大保护工作原理，区分锁死保护、自恢复保护两种模式，拆解市面缩减保护电路的减配套路，介绍保护功能的测试方法，帮助采购识别缩水产品，保障整机使用安全。

插墙式电源适配器保护电路：过压过流短路过温防护原理与实测

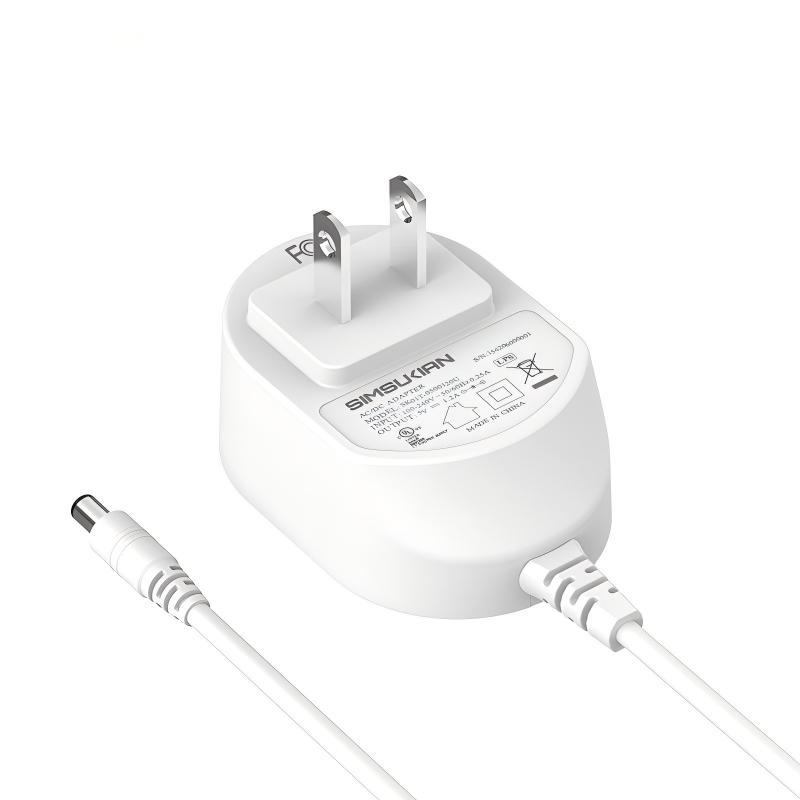

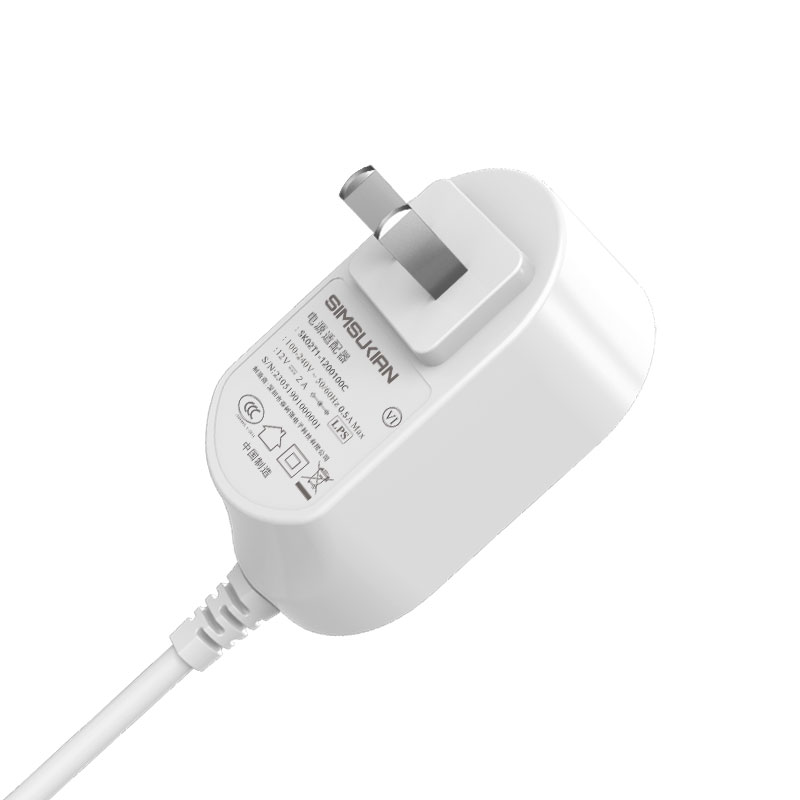

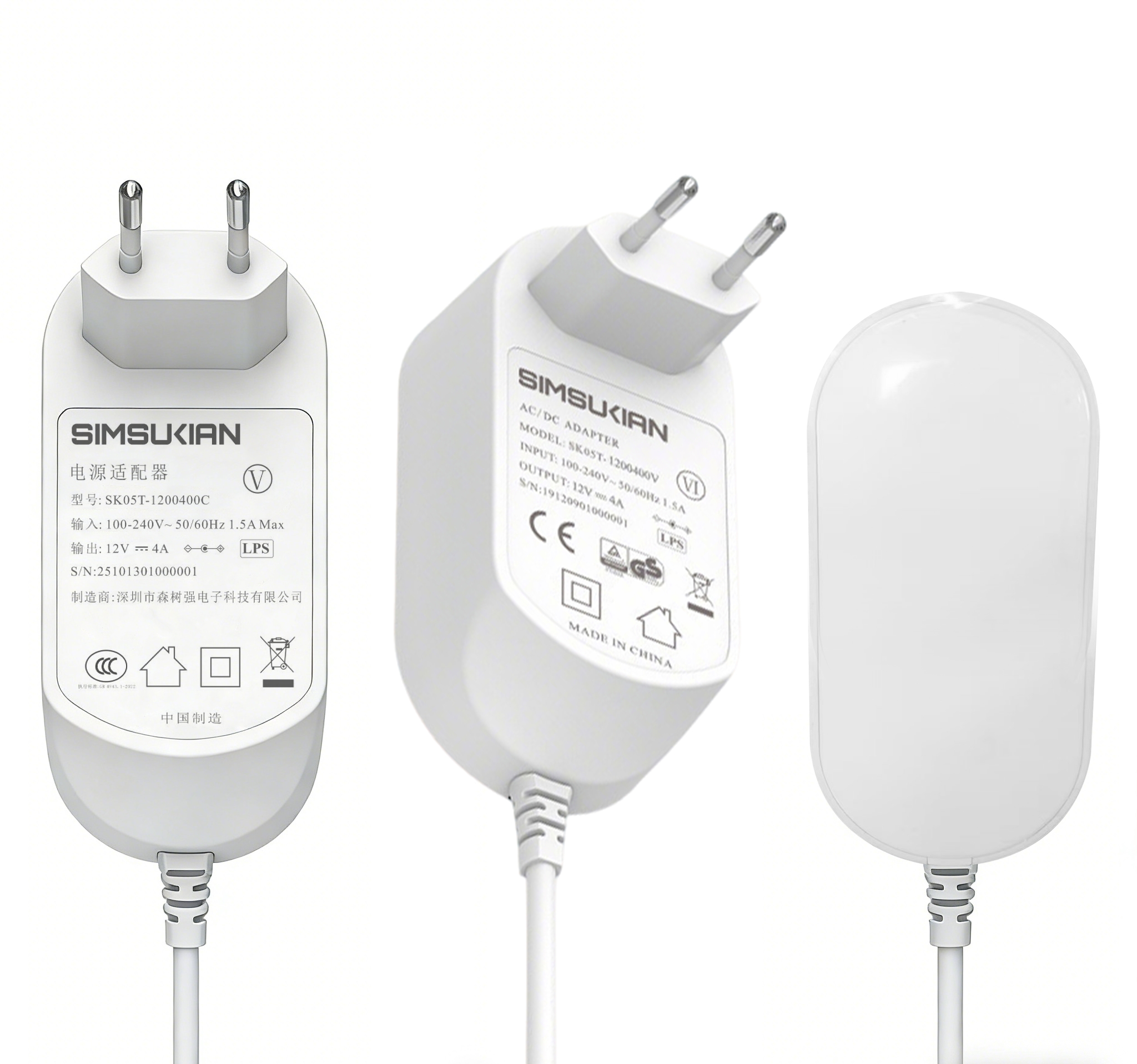

市电环境存在浪涌、电压波动，终端设备也有可能出现短路故障，插墙式电源适配器内部保护电路，就是整机的安全闸门。当输出出现异常，保护电路快速介入，切断或者限制输出功率，保护电源本体，同时避免后端负载设备被烧毁。市面上部分低价插墙式电源适配器，为压缩物料成本，删减部分保护器件，只保留简单保险丝，一旦出现异常工况，容易出现外壳发烫、器件击穿，带来安全风险。森树强近三十年专注电源适配器研发制造，插墙式电源适配器全系列标配过压、过流、短路、过温四重保护，SK03T 机型覆盖 12V2A、24V1A 主流规格，功率 3‑65W，输入 90‑264VAC，六级能效，空载功耗≤0.075W，输出纹波＜150mVpp，每款产品都会完成保护功能专项测试，验证保护逻辑有效性。

过压保护，防止高压烧毁后端芯片

过压保护是指输出电压异常升高的时候，插墙式电源适配器触发保护。如果反馈环路元器件失效，输出电压有可能飙升，直接击穿后端主控芯片。森树强插墙式电源适配器设置独立过压检测回路，一旦输出电压超过设定阈值，电源进入保护锁死状态，断开输出，断电重启之后才可以恢复，避免高压持续输出损坏终端设备。部分廉价产品直接砍掉独立过压检测，仅依靠 PWM 芯片自带保护，保护阈值宽泛，反应速度慢，防护能力大打折扣。

过流保护，限制输出电流上限

负载异常变大，电流超过额定值，就会触发过流保护。插墙式电源适配器过流保护分为恒流限流、锁死保护两种模式。森树强标准化插墙式电源适配器，过流点设置 120%‑180% 额定电流区间，负载超载时限制输出电流，避免电源和负载持续大电流工作。需要区分：过流不是输出完全关闭，而是限制最大电流，防止进一步恶化故障。选型时要确认过流保护点，过流点设置过高，起不到保护效果；设置过低，设备启动瞬间冲击电流就误触发保护。

短路保护，应对输出直接短接故障

输出正负极直接碰在一起就是短路，这是很严酷故障工况。合格插墙式电源适配器，输出短路之后，立刻触发短路保护，不会持续大电流输出。森树强插墙式电源适配器支持反复短路测试，多次短路‑解除短路循环，电源不会损坏。部分减配产品，短路之后变压器、MOS 管持续发热，保险丝熔断直接报废，产品一次性损坏。在样品评估阶段，可以简单做短路测试，观察电源反应，快速分辨保护能力。

过温保护，规避高温带来安全风险

插墙式电源适配器长时间满载、环境温度过高，内部器件温度持续上升，过温保护依靠 NTC 热敏电阻采集内部温度，温度超过阈值，电源降低输出功率或者直接切断输出，温度回落之后部分机型可以自动恢复。森树强插墙式电源适配器内置 NTC 温度检测，实时监测腔体内部温度，防止异常高温。没有过温保护的产品，持续高温环境下，电解电容容易鼓包，塑胶外壳存在起火隐患。

锁死保护和自恢复保护，选型怎么区分

保护分为锁死保护与自恢复保护。锁死保护触发之后，需要断开 AC 输入重新上电才恢复；自恢复保护故障消失之后自动恢复输出。两种模式没有绝对好坏，要看终端设备需求。部分设备不允许上电自动重启，就需要锁死模式；部分设备需要故障消除自动恢复，就选用自恢复方案。森树强插墙式电源适配器可以根据项目需求调整保护逻辑。

很多采购拿到样品，只做正常通电测试，不去验证保护功能，无法发现保护电路被删减。样品评估阶段，建议简单做短路、过载测试，确认插墙式电源适配器保护机制可以正常触发。部分合作方属于 B 端采购，经常忽略保护功能验证，等到终端出现烧毁事故，才发现电源硬件减配。

保护电路不是可有可无附加功能，是插墙式电源适配器安全底线。不能只看外壳参数标签，一定要验证四大保护功能真实可用，拒绝删减保护器件的缩水产品。

总结

插墙式电源适配器过压、过流、短路、过温四重保护，是整机安全重要屏障，市场存在删减保护电路的减配产品。森树强 SK03T插墙式电源适配器完整配置四重防护，支持反复短路测试，可按需选择锁死或自恢复逻辑。样品评估阶段建议做过载、短路实测，确认保护真实生效，避免硬件减配带来设备烧毁与安全隐患。

如果您需要插墙式电源适配器保护功能测试报告，或者需要样机做保护逻辑验证，欢迎联系森树强获取样品和技术支持。
