从实验室到你的口袋——PD氮化镓快充如何颠覆整个充电行业

如果说2024年是氮化镓快充的"普及元年"，那么2026年就是它的"统治元年"。当PD3.1协议向240W迈进，当"荔枝定律"推动商用氮化镓充电器输出功率每12个月增长约50%——氮化镓不再是硅基器件的配角，而是重塑电力转换体系的绝对核心。

一、传统充电头的"天花板"被彻底击穿

过去的充电器只做一件事：把交流电转成直流电。不智能分配功率，不支持多协议，体积大、发热高。

但2026年的用户不再满足于"能充进去"。他们要的是：插进去的同时，以65W甚至240W的速度满血快充，同时给手机、平板、笔记本三台设备供电，还不能发烫。

氮化镓的出现，彻底击穿了这个天花板。其高达500kHz–2MHz的开关频率，使变压器、电感等无源元件体积缩减40%–70%，整机功率密度提升1.5–3倍。芯片干线科技推出的解决方案已覆盖65W（21V输出）、100W（21V）、140W（29V）以及240W（29V）全功率段，PFC电路采用GaN+SiC SBD，LLC电路应用氮化镓，同步整流采用Si MOS——这就是‌PD氮化镓快充‌的技术底色。

二、技术深度拆解：PD氮化镓快充凭什么这么强？

‌1. 材料层面：第三代半导体的物理碾压​‌

氮化镓的禁带宽度3.4eV（硅1.12eV），临界击穿电场3.3MV/cm（硅0.3MV/cm），电子迁移率更高。导通电阻比硅器件低1000倍左右，工作频率比硅器件高20倍。这些参数直接翻译为：开关损耗更低、发热更少、效率更高。

‌2. 电路层面：PFC+LLC+同步整流的黄金架构‌

2026年主流‌PD氮化镓快充‌方案采用"GaN+SiC SBD"的PFC电路+"氮化镓"LLC电路+"Si MOS"同步整流，轻载与满载效率均优于硅基方案，部分产品甚至可省去风扇。

‌3. 智能层面：AI赋能的功率分配‌

以酷态科ADC 2.1技术为例，支持PD3.1、PPS、UFCS、小米澎湃秒充、华为SCP等超过12种协议，实现"插拔不断连"——新设备接入不会中断其他设备充电。配合APP自定义充电模式、TFT彩屏实时监控，充电体验已接近科幻级。

三、2026年市场格局：谁在领跑？

从区域看，亚太地区以超过半壁江山的份额主导全球氮化镓市场，中国大陆受新能源汽车与AI数据中心双轮驱动，增速领跑全球。

从竞争格局看，国产GaN企业全球营收占比已达41%，英诺赛科以约三成份额居首，镓未来、杰华特、南芯等持续渗透。

从应用场景看，‌PD氮化镓快充‌已从消费电子延伸至AI服务器电源、新能源汽车800V平台、CPO共封装光学、5G基站等高增长领域。而在消费端，功率密度已超过3.3 W/cm³，GaN在整体快充领域的市场渗透率预计2025年达52%。

四、给消费者的一句话

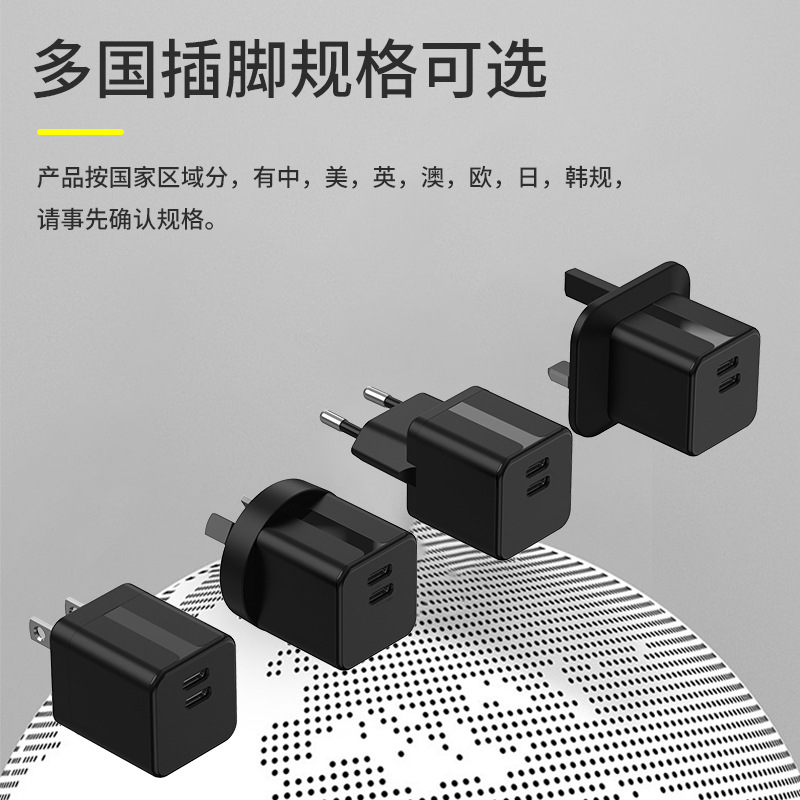

2026年，如果你还在用"砖头式"充电器，那你真的落后了。一个支持PD3.1协议、140W输出、兼容12种快充协议、可折叠收纳的氮化镓充电器，重量不到200g——这才是2026年该有的充电方式。‌PD氮化镓快充‌不是未来，是现在。
