2026年,如果你还在用传统硅基电源适配器给笔记本供电,你可能是最后一批"怀旧用户"。氮化镓(GaN)功率器件的成本在过去三年下降了约40%,转换效率从88%提升到95%,体积缩小30%—50%。这组数据说明一件事:GaN替代硅基不是"将要发生",而是"正在发生"。
氮化镓是一种宽禁带半导体材料,相比传统硅基MOSFET,它在电源适配器中的优势可以用三个数字概括:
开关频率:1MHz vs 300kHz。 硅基器件的开关频率通常在100kHz—300kHz,GaN器件可轻松达到1MHz以上。更高的开关频率意味着变压器和电感可以做得更小。一颗65W的GaN电源适配器,体积仅为传统硅基方案的一半。

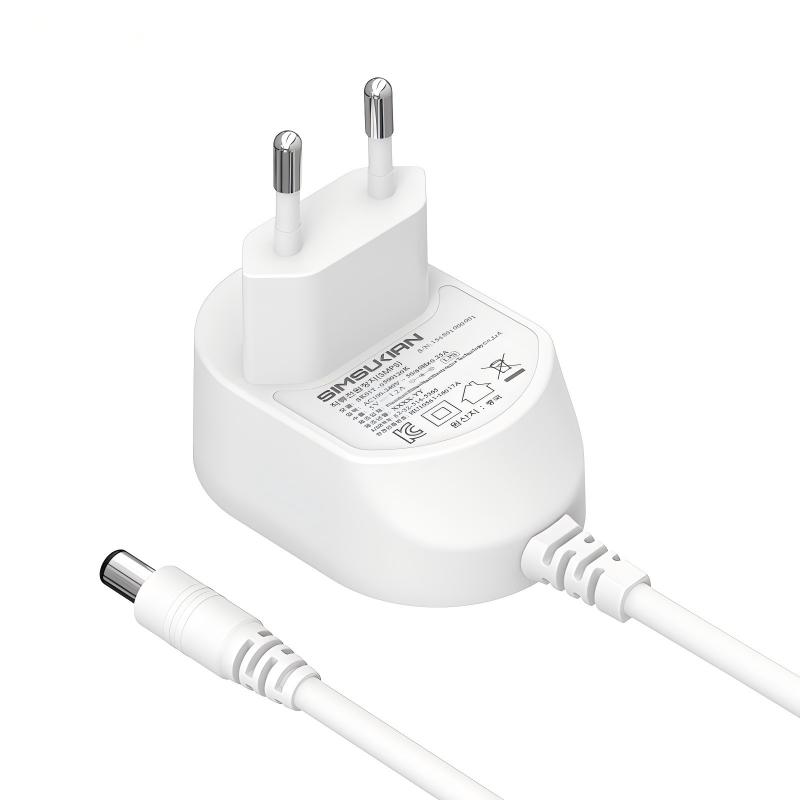

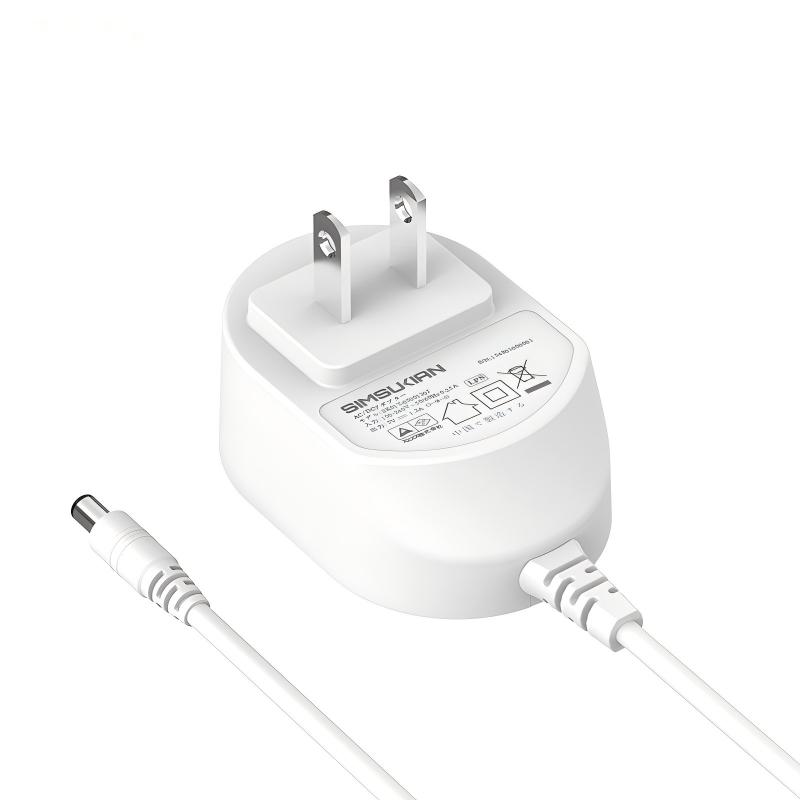

转换效率:95% vs 88%。 据充电头网实测,森树强35W氮化镓充电器在220V输入下转换效率达88.06%—92.22%,在110V输入下达89.68%—91.99%。而采用GaN+同步整流+有源钳位技术的第三代方案,效率已突破92%,实测可达95%。效率每提升1个百分点,意味着更少的发热和更低的电费。
工作温度:低10—20℃。 GaN器件导通电阻更低、开关损耗更小,同等功率下发热量显著低于硅基。这意味着散热片可以更小甚至取消,进一步推动小型化。部分高端GaN电源适配器已实现无风扇全密封设计,可靠性反而更高。
2022年,一颗GaN功率器件的成本约为硅基的3—5倍,只有高端笔记本充电器才用得起。到2025年,这个差距缩小到1.5—2倍。据Yole Group预测,2026年GaN功率器件价格将再降20%—30%,届时GaN方案在65W以下市场将与硅基持平。
市场数据印证了这一趋势。2024年中国氮化镓快充市场出货量同比增长超过60%,渗透率从2022年的8%升至2024年的22%。在手机快充领域,支持PD3.1协议的GaN充电器已可实现240W输出;在安防监控领域,第三代GaN电源适配器已用于户外4G球机,效率突破92%。
更关键的信号来自头部客户。华为、创维、比亚迪电子等企业的新款产品中,GaN电源适配器的采购比例已超过40%。当大客户开始批量切换,供应链的倾斜就不可逆了。
公平地说,硅基方案并没有死。在30W以下的低功率段,硅基方案凭借成熟的供应链和更低的成本,仍然有竞争力。一颗5W的手机充电头,用GaN的成本优势并不明显。
但在65W以上的中高功率段,GaN已是唯一理性选择。原因很简单:硅基方案要做到65W,体积和发热很难控制;GaN方案做到65W,体积可以做到口红大小,温度低15℃。
给一个明确判断:2026年,65W以下看需求,65W以上选GaN,没有第三个选项。
当所有人都用上GaN,材料就不再是壁垒。下一阶段的竞争焦点已经清晰:
一是协议兼容。USB-PD 3.1支持240W,一颗电源适配器能否同时喂饱笔记本、手机、耳机,取决于协议芯片的能力。
二是智能功率分配。多口充电器如何动态分配功率、互不干扰,是用户体验的核心。
三是能效标准。欧美六级能效已成门槛,空载功耗需低于0.2W。这要求控制算法和电路设计同时升级。
GaN打开了一扇门,但门后面的战争才刚刚开始。
